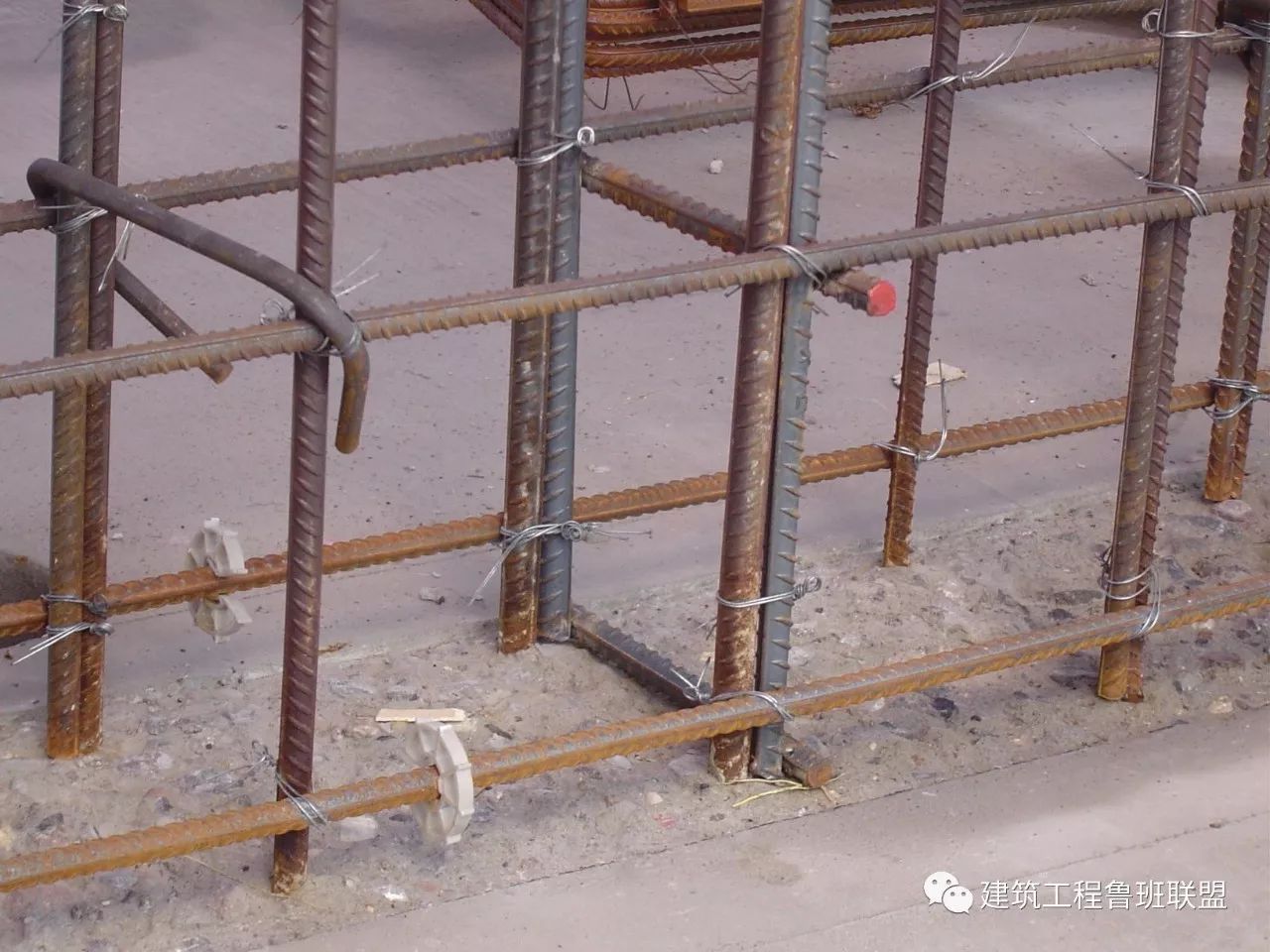

1根据查询搜狐网信息显示，剪力墙梯子筋设置规范要求有剪力墙暗柱钢筋绑扎完成后，在剪力墙内自暗柱或转弯100到200mm处开始安放竖向定位梯子筋，梯子筋安放间距不大于2m2在上层现浇板面上方200mm处安装水平梯子筋水平梯子筋应专墙专用，可周转使用3全部钢筋绑扎完毕后，成梅花形安放保护层。

竖向筋1首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度 2中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度 3顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长间距+1墙身竖向钢筋从暗柱端柱边50mm开始布置4剪力墙墙身有洞口时，墙身竖向筋在洞口。

措施筋有筏板及板内的马凳筋墙体钢筋水平定位的梯子筋主梁双层钢筋间的垫铁固定墙柱厚度的模板撑筋为了保证图纸的钢筋能够在施工后处于正确的位置，由施工人员另外增加的钢筋叫措施钢筋详细的说，梁里双层钢筋的中间垫铁，筏板里的马蹬筋，剪力墙的撑筋定位筋梯子筋，框架柱的模板定位筋。

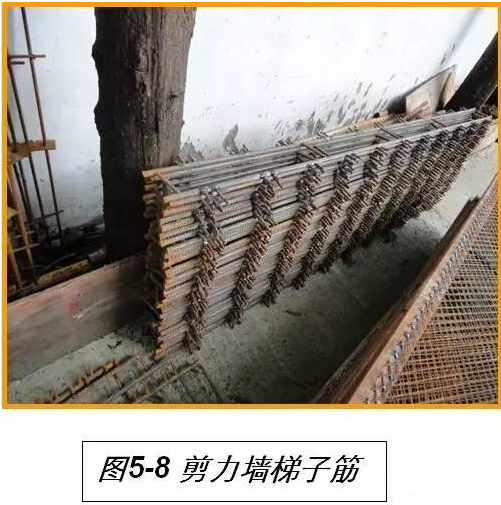

梯子筋就是主要控制剪力墙钢筋的间距用，像梯子一样，所有称为梯子筋梯子筋的做法要看施工组织设计，梯子筋的两根主筋间距为墙体厚度减去2个保护层厚度减去2个水平筋厚度水平筋外置，水平筋内置时不用减水平筋厚度梯子筋两根主筋之间的拉筋可用小直径钢筋通常间距200mm梯子筋做起来费时费力要选。

梯子筋直径一般情况下，梯子筋的直径为6mm至20mm不等，直径越大，承载能力越强梯子筋长度根据结构的具体尺寸和要求，梯子筋的长度可以任意调整，但要保证其充分连接和加固梯形墙板螺纹长度梯子筋表面常常设有螺纹，螺纹长度通常为5cm至10cm不等，以确保墙板和梯子筋的牢固连接除了规格外，梯子。

梯子筋属于措施筋，在图集中没有规定梯子筋主要在剪力墙结构中使用，梯子筋分垂直梯子筋和水平梯子筋，梯子筋的作用是控制纵横向钢筋的位置及保护层厚度。
